Les zones à desservir se situent dans la plaine du Rhin, mais peuvent déborder jusque dans l'extrême Est de la Franche Comté ( 90 Territoire de Belfort) dans la région de 57 Phalsbourg soit extrême Est de la Lorraine et aussi en Allemagne Pays de Bade voire une partie de la suisse selon le multiplex.
Pour ce faire le CSA avait retenu 5 zones (sites, bassin de vie), mais au final seuls 4 sont conservés, cependant que 3 pour débuter, Strasbourg, 1 ère unité urbaine (EPCI) du quart N/E France, Colmar 7 ème , et Mulhouse, 3ème:
Sites RNT Haut-Rhin: (pour info ceux en FM Bande VHF II)
- Colmar et partie sud du Centre-Alsace, vallée de Munster, émetteur FM dit du Letzenberg à Ingersheim, alt 325 m + 25 m. Solution de relais possible ?
h ttp://tvignaud.pagesperso-orange.fr/galerie/tv-fm/image-tv-fm/68colmar_ingersheim1.jpg
Pour diffuser l'offre DAB+ local en canal 11, un site de 50 m de haut a été retenu sur une tour HLM rue Sint Niklaas au centre ouest de Colmar:
Simulation de zone optique, horizon.
Un second site colmarien a été defini pour la diffusion du DAB regional, sur le canal 6D, d'une puissance de 1.2 kw max culminant à la cote Z de 245 m sur un immeuble HLM de la rue d'Amsterdam
http://img110.xooimage.com/files/a/3/3/ ... 561c7d.png
- Mulhouse, Sud-Alsace ( zone de couverture pour DAB+ nationale... de Rouffach à St Louis = Haut-Rhin ) , site Mulhouse (mutualisé, TdF, TNT, Radio FM,relais telephonie et.. DAB+ national envisagé ) dit émetteur du Belvédère, cote Z moyenne ~ 450 m.
h ttps://files1.structurae.de/files/photos/2018/dscf0133.jpg (credit Luc Nueffer)

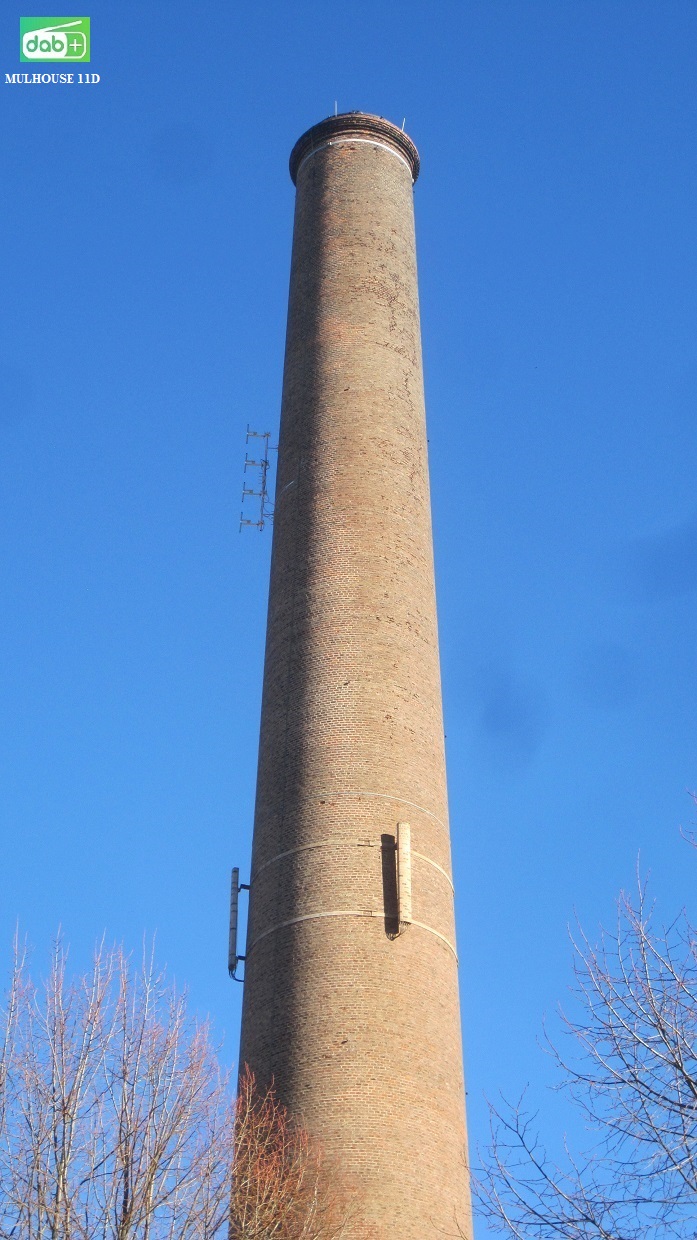

Pour la diffusion de l'offre numérique locale en 11 D, un site dans l'ouest de la ville de Mulhouse, connu sous " Motoco / DMC" une structure, cheminée désaffectée de 55 m de haut, type mutualisé, servant déjà à la téléphonie mobile LTE (Free 3/4 G), porte l' altitude opérationnelle du DAB+ à 300 m, dit aussi cote Z dans le jargon des pros. Ce site est concerné par une coordination aux frontières restrictions azimutale vers le S/E (Suisse et sud-Allemagne) La partie ouest de cette zone la mieux exposée à Est/Sud-Est peut être "brouillée" par la canal identique 11D de l'émetteur autrichien du Pfander (Bregentz)
http://www.citivia.fr/sites/default/fil ... rienne.jpg
(emissions VHF-UHF hertziennes depuis l'ex fonction de cheminée, la plus centrale)
Simulation de zone d'accès possible : https://www.heywhatsthat.com/?view=JUWMKQL6
Pour la diffusion du DAB+ régional toujours en canal 6D, la cote Z passe à ~ 313m avec une puissance apparente rayonnée PAR de 2.5 kw mais avec restrictions de puissance directionnelles vers le S/E ( Suisse et Sud Allemagne ) depuis la colline du Rebberg à Mulhouse (à 500 m au nord de Tdf):
Simulation zone à vue: https://w ww.heywhatsthat.com/?view=PX2FLM43
Zone susceptible de réception 6D: http://img110.xooimage.com/files/a/7/2/ ... 55c495.png
Mesures Digitalbitrate Mulhouse: http://www.digitalbitrate.com/dtv.php?m ... 78&lang=fr
et sites complémentaires d'émission possibles ultérieurement, à confirmer, financement ??:
-Emetteur TdF sis à Schweighouse-Lautenbach Alt 421 m + 40 m lieu-dit du " Lerchenfeld " desserte Vallée de la Lauch
h ttp://tvignaud.pagesperso-orange.fr/galerie/tv-fm/image-tv-fm/68guebwiller2.jpg
-Emetteurs TdF et Towercast dits du "Hochberg" ou "Hoschberg" - communes respectives Geishouse / Moosch : Altitude 742 m + 42/37 m respectivement. Vallée de la Thur St Amarin:
h ttp://img110.xooimage.com/files/4/3/1/emetteur-tv-radio...-dab-rnt-552f390.jpg
(structures vues depuis la Webcam Météo Geishouse, V.Z)
-Emetteur-relais radio FM, téléphonie, d'Alkirch pour desserte d'une partie du Sundgau:
lieu dit du Roggenberg (Cote Z TX 400 m) ou alors ceux utilisés en TNT, la Cimenterie ou d'Hirsingue- Baumgartenholtz ... ( sera précisé...)
Sites Bas Rhin:
- -Emetteur DAB+ Local et Regional sur la "Tour Europe" sis place des Halles à Strasbourg centre, pour la diffusion du multiplex local en 7C et régional en 6D PAR 4 kw. Hauteur antenne TX 90 m soit cote Z: 233 m
Simulation zone optique au sol: https://www.heywhatsthat.com/?view=JEXKMN45
Zone susceptible de réception modes intérieur /extérieur + emplacement sites et canaux DAB allemand :
http://img110.xooimage.com/files/0/9/e/ ... 56208f.png
h ttp://img110.xooimage.com/files/8/3/6/srasbourg_6d-555c48f.png
Emetteur auto-diffusion DAB+ sur bâtiment universitaire devant diffuser le second mux local sur le canal 6C, avec une hauteur d'antenne limitée ~40 m:
http://img110.xooimage.com/files/9/7/3/ ... 567ca2.jpg
Nb: la zone de service est particulière aux conditions de diffusion....
- Emetteur TV TNT Radio régional, site TdF Nordheim- Strasbourg , pour Multiplex DAB+ national, pressenti....
h ttps://files1.structurae.de/files/photos/2018/nordheim/l6_st.jpg (Luc Nueffer / Structurae)
(hauteur du mât 280 m)
-Emetteur relais mutualisé Radio FM, Telecom, téléphonie, Strasbourg Port du Rhin. Altitude 140 m + 98 m:
h ttp://img110.xooimage.com/files/4/5/6/emetteur-tv-radio...rasbourg-552f89b.jpg (Euromap)
- Haguenau et le Nord-Alsace, sites émissions Emetteur Eselberg (Wissembourg) et émetteur FM , Château Haut Barr 430 m + 18 m (Saverne)
( possibles ultérieurement avec réserves.....)
Emetteur TDF Eselberg pour la couverture TV FM du Nord-Alsace. Altitude 480 m + 80 m
h ttp://tvignaud.pagesperso-orange.fr/galerie/tv-fm/image-tv-fm/67wissembourg-eselsberg-pigeonnier2.jpg
Le site du 67 Donon, émetteur FM/TNT (FR3 Lorraine) n'a pas été évoqué, à ce jour, pour le DAB+.
En ce qui concerne la diffusion des radios nationales numérisées, publiques -Radio France- voire les privées, l'horizon 2020 a été avancé.
( * Le DAB+ helvétique est en général suivable dans le Haut-Rhin et le Sud du Bas-Rhin, limite indicative Obernai/Erstein, les émetteurs germaniques sur les sommets de la Forêt Noire arrosent,eux, toute la plaine d'Alsace (+ parties Est de la Franche Comté et de la Lorraine), sachant que ceux du Feldberg et Hornisgrinde n'utilisent pas la polarisation standard Verticale, mais l' horizontale), mais les plus utilisés sont ceux du Hornisgrinde , Fremersberg, Brandenkopf, Vogstburg, Blauen et Hochrhein-Bergalingen. (du nord au sud)
ADDITIF:
1.6.2018. Publication au Journal officiel des opérateurs de Multiplex autorisés.
9.2018.
-Sélestat et partie nord du Centre-Alsace, qui devait être desservie depuis le site émission rue Scheer à Sélestat (multiplex local) a été finalement abandonnée.
Maj du 17/10/2018: (parution au Journal Officiel Décision 2018-742)
Le date de mise en service du réseau VHF III en Alsace est fixée au 5 Décembre 2018 sur les fréquences et zones suivantes:
- canal 6D identifiant "Alsace" dans la zone régionale de Strasbourg, site Tour Europe, Halles 67 Strasbourg
- canaux 7C et 6C dans la zone locale de Strasbourg. Sites Tour Europe-Halles et université Lebel, respectivement, à 67 Strasbourg avec des couvertures plutôt nuancées...
- canal 11D dans la zone locale de Mulhouse-Guebwiller-Altkirch-Saint-Amarin, site cheminée désaffectée ex-DMC rue de Thann, 68 Mulhouse
- canal 6D dans la zone régionale de Mulhouse- site au Rebberg (chemin des cadets) sur pylône tubulaire autoportant de 20 m, 68 Mulhouse
- canal 11C dans la zone locale de Colmar-Munster, site toit d' immeuble rue Sint Niklaas, 67 Colmar (+ débordements sur sud-67)
- canal 6D dans zone régionale site toit d'immeuble rue d'Amsterdam 68 Colmar (+ débordements sur le sud-67 )
- canal 7A dans les zones CSA locales de 67 Haguenau-Saverne-Reichshoffen-Niederbronn-les-Bains-Ingwiller-Wissembourg-Puberg- 57 Phalsbourg. Les caractéristiques des ces sites n'ont pas l'objet d'une publication officielle, la mise en service est repoussée selon les radios concernées par manque de moyens financiers et le peu de candidats . (vers abandon ?) Toutefois une étude avait été menée pour utiliser le site du Hornisgrinde (~1200 m) sur le nord de la Forêt Noire...
Réception en autoradio (mode mobilité) voiture avec antenne type pavillon :
le canal 6D type iso-fréquence est destiné à la couverture envisagée continuelle de l'autoroute A 4 dite "Autoroute de l'Est" à partir du Col de Saverne jusqu'à Strasbourg, puis sur l'A35 ou "Autoroute des Cigognes " ( et RN 83 / RD 1083) jusqu'à Mulhouse et la partie alsacienne (68) de l'A36 surnommée "la Comtoise" connectée sur l'A5 allemande (Habraba: Hambourg/Frankfurt/Basel) ). La partie de l'A35 au Sud de Mulhouse, en direction de Bâle en passant par la plate-forme aéroportuaire internationale de l'Euroairport (5ème de France) , et la partie nord de cette A35 en direction de Lauterbourg pourrait ne pas être couverte continuellement.... (?) L'A5 germanique qui longe le Rhin pourrait ? aussi être desservie...L'opérateur technique pour ce mux libellé "Alsace étendu" est la société Creacast installée à Eckbolsheim, dont la compétence est reconnue hors d'Alsace.
