installation antenne sat latéralisé inversé balcon terrasse

Message par casimodo » mer. 26 août 2015, 10:36

INTEGRATION DISSIMULATION PARABOLE LATERALISEE OU INVERSEE OU ANTENNE PLATE MODIFIEE SUR BALCON OU TERRASSE EN IMMEUBLE, COPROPRIETE, RESIDENCE, FRANCE OU ETRANGER (UE)


Vous demeurez dans un immeuble avec balcon donnant plus ou moins au sud et bien dégagé, mais l'appartement est dépourvu de prise d'arrivée d'antenne satellite collective, ou non compatible avec une certaine offre, (surtout le cas à l'étranger..) et la copropriété refuse la pose d'une antenne satellite adaptée, en s'appuyant sur son règlement, ou celui de la commune, et qui peut varier d'un pays à une autre...

Voici des idées sur comment intégrer discrètement, voir harmonieusement, (choix couleur) une parabole ou un panneau plat et étroit (ex Selfsat H30D ou H50D) sur une partie privative, balcon avec garde-corps plein, qui permettra de la rendre indétectable visuellement, depuis par exemple la voie publique ou les immeubles des alentours à hauteur comparable, voire supérieure. La parabole ou la plate sera installée le plus près du sol, sous réserve de dégagement visuel. Un trépied (amovible si villégiature ponctuelle) ou un coude solidaire du mur, pourront être employés selon la configuration particulière des lieux...La parabole utilisée pourra aussi être bi-satellite, soit 2 têtes.

Nb : sont souvent interdites les antennes dites débordandes, fixées sur la rambarde, par exemple, donc en porte à faux et celles sur l'emprise vertical de la voie publique (se renseigner avant)

Parabole de 60 x 55 cm (gain 36 dBi) latéralisée. La hauteur verticale d'encombrement max (sol/tête) < 60 cm et la hauteur apparente du réflecteur est < 50 cm, @ E= 35°


L'autre solution d'intégration c'est la parabole inversée :
Aspect opérationnel correspondant à une élévation d'environ 35°. La hauteur d'encombrement max oscille autour de 75 cm, mais la hauteur max du réflecteur au dessus du sol est limitée à 35 cm...

Donc en fonction de l'agencement du balcon et de la direction azimutale du satellite, choisir le montage le plus pertinent. Toutefois sachez que, selon l'installation, des modifications mécaniques de la fixation arrière (ou dessous) sont à prévoir surtout sur la parabole latéralisée, attention sur ce modèle à ne pas modifier la géométrie du bracon et donc le positionnement de la tête simple ou monobloc au foyer de la parabole...Selon l'emplacement de l'antenne sat, par rapport au mur, le bracon latéral sera positionné à droite ou gauche.....

Une parabole inversée peut aussi être multisat par 2 têtes (lnb) via une bride support réglable et commutateur Diseqc ou par un convertisseur monobloc fixe (espacement 3, 4, 4.3° ou 6°)

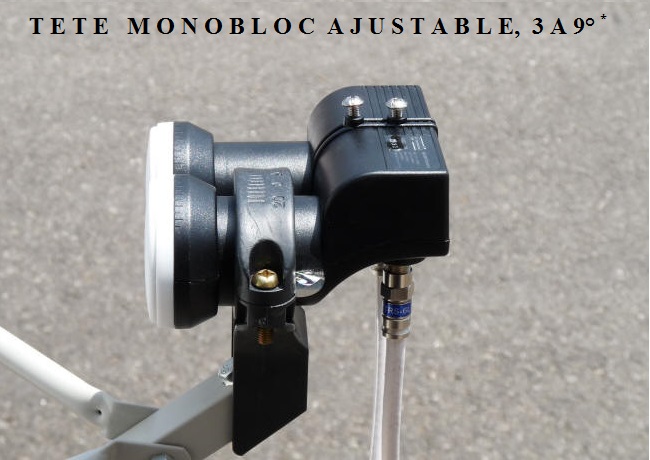

Tête monobloc ajustable bicéphale pour Astra 1 + Hot-Bird (6°) ou Astra 2 + Astra 1 (9°) sur parabole à diamètre moyen ou pour une autre combinaison entre =/> à 3° :
NB : le Diamètre et la longueur de la Focale (F/D) influent sur la distance de couplage, minium 57 mm dû au diamètre des sources....

CAPTAGE DISCRET DE TNTSAT ou CANALSAT

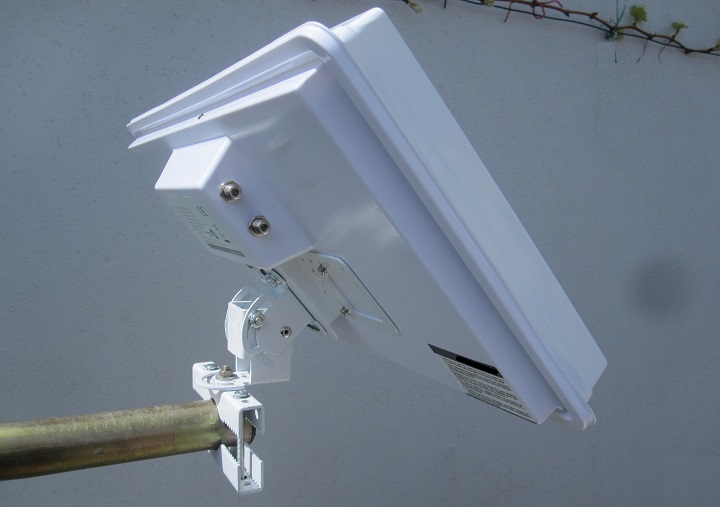

Antenne satellite plate Selfsat H30D pour Astra 1, modifiée au niveau du support, étriers (B4), (= bride ou collier) pour fixation entre mâchoires sur un tube horizontal. Le bras d'origine (B2) et la platine de fixation (B3) ont été supprimés. Ce montage revisité permet une meilleure compacticité et souvent une intégration plus discrète dans un volume d'encombrement plus restreint, comme dans l'espace d'un balcon.

L'antenne H30D (ou H35D) rectangulaire (52x28cm) utilisée, est surtout dédiée à Astra 1 car son gain, 33.7 dBi, est compatible avec la nature des signaux émis à 19°E. Les antennes plates peuvent être inversées (peu fréquent) , et parfois pivotées de 90°, = moins d'emprise en largeur, mais là il faudra revoir le paramétrage H/V du récepteur

NB: Elle peut être envisagée sur Eutelsat 5WA Fransat, mais une pluie altère plus rapidement la réception, coupure, c'est pourquoi qu'il est conseillé de passer au modèle carré (~52 cm) Selfsat H50D d'un gain de 36.1 dB ce qui correspond à une parabole dite de soixante.
Modifié en dernier par casimodo le ven. 14 avr. 2017, 19:09, modifié 3 fois.

xxl
Passionné
Passionné
Messages : 898
Enregistré le : mar. 17 août 2004, 21:01
Matériel de réception : Parabole Channel master 120 cm
Localisation : Cannes

Re: parabole latéralisée ou inversée monosat balcon terrasse

Message par xxl » mer. 26 août 2015, 18:10

Bonjour a tous, effectivement j 'ai testé cette formule mais le léger problème est quand il pleut et la neige :wink:

cordialement
Channel master 120 cm

RimaNTSS
Intéressé
Intéressé
Messages : 119
Enregistré le : mer. 25 déc. 2013, 22:52
Localisation : Latvia

Re: parabole latéralisée ou inversée monosat balcon terrasse

Message par RimaNTSS » mer. 26 août 2015, 23:00

I have several antennas hidden inside the balcony (terrestrial, T90, CM120 and 1m Prodelin(not in the picture)).
https://www.dropbox.com/s/29hp7ewcw0o89 ... 9.jpg?dl=0

casimodo
Passionné
Passionné
Messages : 538
Enregistré le : sam. 11 sept. 2004, 15:46
Localisation : Mulhouse

parabole latéralisée inversée dans balcon dissimulation poin

Message par casimodo » jeu. 27 août 2015, 09:38

Le sujet visé était plutôt l'étude de solutions d'attitude, positionnement le plus pertinent, pour dissimuler, ou intégrer au mieux, des antennes satellites paraboliques dans l'espace souvent limité des balcons, d'une résidence principale ou secondaire, en France comme à l'étranger, afin que les réflecteurs soient les moins remarqués, détectés, par des tiers, cette recherche de discrétion par masquage a en plus comme effet de ne pas dénaturer l'aspect de l'immeuble collectif.

Les balcons étant en général sous abri la pluie ou la neige n'interviennent pas ici sur la surface utile concave, par contre en terrasse le dépôt de neige risque d'être plus marqué sur la parabole inversée...

Bien entendu les antennes plates carrées compactes discrètes pourront être préférées vu leur plus faible encombrement, dimension vraie 52 cm de côté, et hauteur relative (apparente selon la valeur de l'angle d'inclinaison ) qui produisent la même performance ( C/N) qu'une parabole de 60x55 cm:

Attitude, aspects, réalistes d'une parabole habituelle inversée en France. La tête est presque verticale,+/- selon le site, le satellite et la géométrie du réflecteur, via son angle de décalage particulier, qui est donc variable, entre 20 et 25°. Indication de l'angle d'élévation:

Attitude indicative ( sensiblement inclinée pour Eutelsat 5WA ou Astra) d'une parabole habituelle modifiée an niveau de sa structure, pour un montage en mode latéralisé:


L'utilisation d'un pointeur-tuner DVB-S2 (genre SF-500 ou SF-530 ou SF-650 etc..) facilite les 3 points de réglages. Les pointeurs analogiques apériodiques, large bande, genre aiguille, ne sont pas recommandés.

Pointage réglage parabole Astra:
http://img110.xooimage.com/files/b/a/b/ ... f9c5c3.png
Modifié en dernier par casimodo le jeu. 09 juin 2016, 09:50, modifié 4 fois.

Avatar du membre
stephan94
Modérateur
Modérateur
Messages : 3799
Enregistré le : jeu. 07 juil. 2005, 15:24
Localisation : Bayern90%Paris10% année 1957

Re: parabole latéralisée ou inversée monosat balcon terrasse

Message par stephan94 » jeu. 27 août 2015, 11:01

Bonjour
ce problème des antennes sur les balcons est connu depuis longtemps à tel point qu'un gros fabricant de matériel de réception de l'époque ( Technisat pour ne pas le nommer ) avait sorti des chaises antennes.

bon Jeudi

stephan94
F:DR HD F15/Openbox SX6/OctagonSF4008 ,SX88,Ch.Master1,20 +TBS 6983/5925+LNB IBU quad + LNB KA/KU Inverto
D:Openbox S3 Mini/SX6/SF4008 sx88,sx6HD One +Laminas1200+TBS 6983/5925+LNB BestHD202 +LNB KA/KU Inverto+C band zinwell

Avatar du membre
Feedsat
Passionné
Passionné
Messages : 6350
Enregistré le : ven. 21 févr. 2003, 17:48

Re: parabole latéralisée ou inversée monosat balcon terrasse

Message par Feedsat » jeu. 27 août 2015, 11:06

Pas mal Stephan =D> , c'est la petite 45 cm de technisat, c'est vraiment discret sous la chaise.

il ne faut juste pas la bouger et encore moins s’asseoir dessus mais c'est vraiment original, je ne connaissais pas.
- Winegard 3.10m C-Band Ext
- CM PFA 3.10m C-Band
- CM 2.40m C/KU
- Laminas 1.80m C/KU
- 2 X CM 1.80m KU/Full KA/X/C
- TBS 5925 6522 6983
- DTA2137C
- NS3/NS4
- ADV-6000 S
- 2X SMR1224EL
- ASC1 - RC2000C - EGIS
- LNB Changeur
